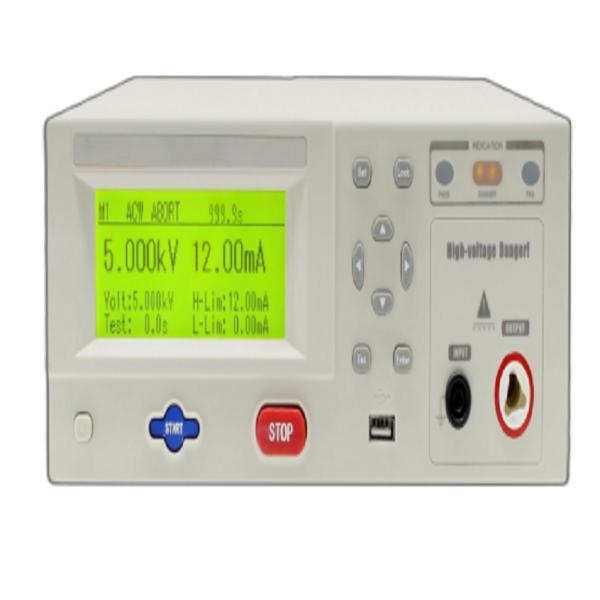

耐压绝缘测试仪

绝缘电阻耐电压测试（又称耐压绝缘测试仪）是一种用于评估电气设备绝缘性能的综合测试设备，兼具‌耐压测试‌和‌绝缘电阻测量‌功能，广泛应用于电力、家电、新能源汽车等领域‌。

核心功能

‌耐压测试‌

施加交流（AC）或直流（DC）高压（如0.05-5kV AC/0.05-6kV DC），检测绝缘材料在高压下的击穿风险‌。

支持电弧侦测、自动断电及声光报警，符合EN50191、EC60601等安全标准‌。

‌绝缘电阻测试‌

通过直流电压（如500V/1000V）测量绝缘电阻值（0.1MΩ-400GΩ），判断设备绝缘老化或污染情况‌。

部分型号（如ZEC3150）支持极化指数（PI）和吸收比（DAR）计算，用于评估绝缘材料动态性能‌。

技术特点

‌高精度‌：进口设备（如ATS7122）显示精度达0.02%，国产设备（如MLW-400B）通常为±1%‌。

‌安全设计‌：高压输出端与地线分离，配备μS级漏电保护及缓升时间设定，避免瞬时高压损伤设备‌。

‌自动化‌：支持程序存储、外控扩展及多组测试参数预设（如9组记忆功能）‌。

典型应用场景

‌电力设备‌：变压器、电缆、避雷器的绝缘性能检测‌。

‌工业领域‌：电机、新能源汽车电池包的高压安全测试‌。

‌实验室‌：绝缘材料的耐压极限与电阻特性研究‌。

操作注意事项

测试前需断电并接地，佩戴绝缘防护装备‌。

避免在高温潮湿环境中使用，防止测量误差。

低压设备建议使用500V档位，高压设备需匹配1000V或更高电压‌。

以下是关于绝缘电阻耐电压测试仪的详细分析，整合技术参数、适用标准、品牌对比及选型建议：

技术参数与功能特点

1.核心参数

l输出电压范围：AC 0.05-5kV/DC 0.05-6kV（部分型号支持100kV高压）。

l绝缘电阻测试：1MΩ-50GΩ，精度±5%。

l电流测试范围：0.001mA-120mA，支持漏电流检测。

l环境适应性：工作温度-10℃～40℃，湿度≤85%RH。

2.功能特性

l多合一检测：集成耐压、绝缘电阻、漏电流测试，支持自动/手动打印。

l安全保护：过压/过流保护、电弧侦测、接触不良报警。

l智能化操作：10.4寸触摸屏、程序存储、远程通信功能。

3.特点

  具有交直流耐压测试和绝缘电阻测试功能；

  具有6组测试模式，能够实现可编程测试；

  交直流电压输出0 .01kV ~ 5 kV/6 kV；

  绝缘电阻测试范围100kΩ~99GΩ；

  同时具有电弧侦测过功率侦测功能 。

  选配RS485接口，通过MODBUS通讯协议可以轻松实验仪器组网。

4.产品特性

  具有交流耐压测试、直流耐压测试、绝缘电阻测试功能。

  交直流电压输出10V~5KV/6KV， 绝缘电阻测试范围100KΩ~99GΩ。

  具有电弧侦测、过功率侦测功能。

  具有6组测试模式，可实现可编程测试。可选配RS485接口，通过MODBUS通讯协议

  可以轻松实现仪器组网。

5.产品应用

  自动化测试系统，家用电器，变压器，电机，电气设备，电热器具，照明行业，

  新能源 汽车，电子元器件，医疗设备

6. 产品参数

以下是关于绝缘电阻耐电压测试仪正确操作的完整指南，整合了测试步骤、安全注意事 项及前后处理流程：

一、测试前准备

1.环境确认

l温度：10℃～30℃（避免温度影响精度）

l湿度：≤75% RH（潮湿环境易导致表面泄漏电流增大）

l确保无强电磁干扰、易燃易爆物。

2.设备检查

l检查仪器外观及高压线是否完好，接地线是否牢固。

l确认仪器校准有效期（通常需每年校准）。

l进行自检：

开路测试：未连接被测物时，仪器应显示“∞”或“OL”。

短路测试：短接L/E端，仪器应显示“0”。

3.被测设备（DUT）处理

l断电并充分放电（电容性设备需放电≥3分钟）。

l清洁表面油污、灰尘，避免漏电干扰。

4.个人防护

l穿戴绝缘手套（≥ CAT III等级），站在绝缘垫上。

l设置警戒区，悬挂“高压测试”警示牌。

二、测试操作步骤

1.接线规范

端子 连接对象 注意事项

高压端（H/L） 被测导体（如L/N短接端子） 禁止触碰金属部分

接地端（E） 设备外壳或安全地 需独立接地，不可与零线混接

屏蔽端（G） 电缆屏蔽层（可选） 用于消除表面漏电流

2.参数设置

l耐压测试模式：

测试电压：按标准设定（如1500V AC家电绝缘）。

测试时间：1分钟（型式试验可延长至10小时）。

l绝缘电阻测试模式：

测试电压：500V DC（低压设备）。

测试时间：≥30秒至读数稳定。

2.执行测试

l长按“测试”键启动，观察数据稳定后记录结果。

l异常处理：若电压波动或报警，立即停止测试。

三、安全注意事项

1.高压防护

l测试时严禁触碰高压线或被测设备接线端。

l雷雨天气禁止户外测试。

2.操作规范

l必须断电后操作，禁止带电测量。

l需2人协作，专人监护。

3.设备维护

l定期检查接地可靠性，校准仪表。

l长期不用时每月充电一次。

四、测试后处理

1.降压与关机

l缓慢降压至零后再关闭电源。

2.断开连接

l先拆高压线，再拆接地线。

3.放电处理

l对大容量设备（如电缆、电容）使用放电棒释放残余电荷。

4.数据分析

l记录环境温湿度，对比历史数据判断绝缘性能。

五、总结建议

l标准遵循：优先参考GB/T 16927.1及IEC 60243标准。

l参数调整：根据材料特性动态设置升压速率（如吸湿性材料降低30%）。

l设备选型：确保支持目标电压（如100kV直流）及长时间稳定输出。

六、安全与维护注意事项

l操作规范：需2人协作，设置警示围栏，均匀升压。

l设备维护：定期校准电压/电流表，检查接地可靠性。

使用绝缘电阻耐电压试验仪涉及高压电，操作不当可能引发触电、电弧烧伤甚至致命事故。以下是关键注意事项，操作人员必须严格遵守：

 一、核心安全原则

1.  持证上岗

     操作人员必须经过专业培训并考核合格，熟悉设备原理、操作流程及应急预案。

2.  禁止单人操作

     必须两人在场：一人操作，一人监护。监护人需熟悉紧急断电流程，随时准备切断电源。

3.  可靠接地

     仪器保护接地端子（PE）必须使用专用接地线连接至符合标准的接地桩，接地电阻≤4Ω。接地不良会导致机壳带电！

4.  全程防护

     穿戴绝缘手套、绝缘鞋，站在绝缘垫上操作。高压区域设置警戒线并悬挂“高压危险”警示牌。

 二、操作前关键检查

1.  仪器状态

     确认仪器在有效校准期内，无破损、无漏电。

     检查测试线绝缘层无老化裂纹，接头无松动。

2.  环境安全

     测试区干燥、通风、无积水/油污，远离易燃易爆物。

     湿度≤80%（湿度过高易导致误判或放电）。

3.  被测设备（DUT）

     断电并隔离！断开所有外部连线（包括信号线）。

     对电容器、长电缆等储能元件充分放电（使用放电棒）。

     清洁DUT表面，避免灰尘、湿气影响测试结果。

 三、操作中严禁行为

1.  禁止触碰带电部位

     测试启动后，绝对禁止触碰高压线、DUT端子或任何可能带电的金属部分（即使戴绝缘手套）。

2.  禁止移动或更改连接

     测试过程中严禁插拔测试线或更改仪器设置。

3.  禁止超限使用

     测试电压/电流不得超过仪器及DUT标称耐受值（参考产品技术规范）。

4.  密切监控异常

     出现以下情况立即紧急停止（按急停按钮或断电）：

       仪器报警（过流、击穿、闪络）

       DUT冒烟、异响、打火

       泄漏电流异常飙升

       仪器发出焦糊味

 四、放电！放电！放电！（最易忽视的致命环节）

1.  双重放电原则

     步骤1：仪器自动放电

      测试结束后，等待仪器完成内部放电（屏幕显示放电进度或“0V”提示）。

     步骤2：人工放电棒放电

      必须使用接地放电棒（先接接地端，再触碰DUT高压端）对DUT所有端子进行短路放电，维持3秒以上。

2.  放电验证

     使用验电器确认DUT无残余电压后再拆卸测试线。

 五、特殊场景注意事项

1.  容性负载（如长电缆、大电容）

     选择具备缓升/缓降（Ramp）功能的仪器，避免冲击电流损坏设备。

     放电时间需显著延长（可能需数分钟）。

2.  交流（AC） vs 直流（DC）耐压

     AC测试：更易发现绝缘内部气隙缺陷，但易受电磁干扰。

     DC测试：对长电缆等容性负载更安全，但可能无法检出某些缺陷。

     严格按产品标准选择测试类型！

3.  绝缘电阻测试（IR）

     测试前短接DUT端子释放残余电荷（即使已放电）。

     关注吸收比（DAR）或极化指数（PI），比单次测量值更能反映绝缘状态。

 六、维护与保养

1.  定期校准

     仪器每年需由计量机构进行校准（含高压精度、漏电流精度等）。

2.  日常检查

     使用前用万用表确认测试线导通性。

     每月用清洁高压端子，防止氧化。

3.  存放要求

     断开所有连线，存放于干燥、无尘环境，避免重压。

 紧急情况处理

 触电：立即切断总电源（勿直接拉扯伤者），用绝缘物移开电线，进行心肺复苏并呼叫救援。

 设备起火：切断电源后使用CO₂灭火器灭火，严禁用水！

> 提醒：高压测试的本质是模拟设备失效状态，任何环节的疏忽都可能导致真实事故！安全规程是用生命代价换来的，请务必敬畏执行。

关于绝缘电阻耐电压试验仪相关的关键词，根据搜索结果可归纳如下：

‌核心功能类关键词‌

耐压测试仪（交/直流耐压）

击穿电压试验仪（用于固体绝缘材料如塑料、陶瓷等）

绝缘电阻测试仪（测量绝缘子或材料的电阻值）

介电强度测试仪（评估绝缘材料的击穿场强）

‌技术参数类关键词‌

测试电压范围（如AC 0-5kV、DC 0-6kV）

击穿电流设定（保护功能）

电阻量程（如0-1999MΩ）

升压速度（如1.0kV/s或2.0kV/s）

‌应用场景类关键词‌

电气安全性能测试（家用电器、变压器等）

绝缘子检测（电力高压输电线路）

电机制造（绕组匝间绝缘评估）

‌标准与规范类关键词‌

GB4706/IEC1010标准（耐压测试仪通用标准）

GB/T 1408.1（固体绝缘材料电气强度试验方法）

校验仪校准规范（2023年新增交直流参数校准）

‌其他相关术语‌

闪络（绝缘表面放电现象）

热击穿与电击穿（材料失效机制）

极化时间（测试前需施加电压稳定材料状态）

以下是绝缘电阻耐电压试验仪的正确使用步骤和注意事项，综合多款设备操作指南整理：

一、接线准备

‌端口识别‌

L端（红色线）：连接高压输出端，夹至被试品高压侧或正极

E端（黑色线）：接地端，夹至被试品外壳或负极

G端（绿色线）：屏蔽端，仅在泄漏电流大或被试品带屏蔽层时使用

‌被试品处理‌

变压器/电机等设备需短接绕组（如高压侧ABC三相短接）

测试前确保设备完全放电，表面清洁无污垢

数字绝缘电阻测试仪操作指南,轻松掌握接线与设置技巧

绝缘电阻测试仪试验实操!绝缘电阻测试仪怎么使用? 绝缘电阻测试仪使用方法,全程精细展示!

绝缘电阻测试仪使用介绍 绝缘电阻测试仪如此简单就会用了!

使用绝缘电阻表的安全与操作技巧

二、参数设置

‌电压选择‌

根据标准选择档位（如250V/500V/1kV/5kV），家用电器常用500V，高压设备需5kV以上

通过旋钮或VSEL键调节电压，部分设备支持微调旋钮校准

‌测试模式‌

‌绝缘电阻（Rx）‌：直接测量阻值，默认15秒读数

‌吸收比（R60/R15）‌：60秒与15秒阻值比，判断受潮情况（＞1.3合格）

‌极化指数（R600/R60）‌：10分钟与1分钟阻值比，评估绝缘老化

三、测试流程

启动测试后，仪器自动升压并显示实时阻值，需等待数值稳定（通常1-10分钟）

测试结束按停止键，设备自动泄压放电（放电完成指示灯熄灭）

通过记录查询功能查看历史数据，部分设备支持数据导出

四、安全规范

必须两人操作高压设备，保持安全距离

禁止雷电天气测量，容性设备需充分放电

使用放电棒对高压侧放电时，先接阻放接口再缓慢靠近

常见问题

‌数值波动‌：检查测试线是否缠绕（应分开布置）

‌异常低压‌：确认被试品是否完全放电或存在短路

‌极化指数无效‌：需持续测试10分钟以上
